实验室通风系统

实验室通风系统建设简介
实验室通风系统是实验室，尤其是化学、生物、医药类实验室的“生命保障系统”。它的首要任务是保障实验人员的安全和健康，同时为实验的顺利进行提供稳定的环境。其建设是一个涉及多专业、多环节的综合性工程

产品详情

一、核心目标

安全保障：及时有效地排除实验过程中产生的有毒、有害、易燃、易爆、有腐蚀性的气体、蒸汽和粉尘，防止其在室内积聚，保护实验人员免受伤害。

健康防护：为实验人员提供新鲜、洁净的空气，创造一个安全、舒适的工作环境，避免职业病发生。

环境保护：将排出的有害气体经过净化处理，达到环保标准后再排放到大气中，避免污染环境。

环境保障：维持实验室适宜的温湿度、压差和洁净度，确保精密仪器和实验过程的准确性和可靠性。

二、系统的关键组成部分

一个完整的实验室通风系统主要由以下几部分构成：

通风末端设备

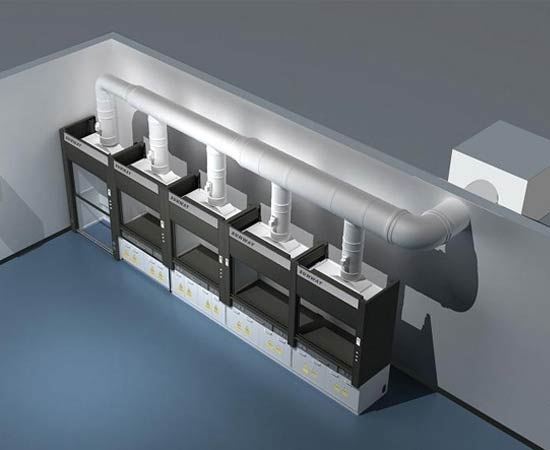

通风柜：核心安全设备，是处理有害物质的第一道防线。通过前端的开口吸入气流，将柜内的污染物直接捕获并排出。

万象抽气罩：用于捕获从大型设备或开放式实验操作中散发的污染物，灵活性高。

原子吸收罩：专门用于原子吸收光谱仪等设备的局部排风。

试剂柜/药品柜：用于储存挥发性化学品，通过持续排风避免柜内有害气体浓度过高。

送风系统

功能：向实验室内补充经过过滤和温湿度处理的新鲜空气，以维持室内正压或负压，并保证舒适性。

主要设备：新风入口、组合式空调机组（内含初效、中效过滤器、冷热盘管、加湿器等）、送风管道和送风口。

排风系统

功能：将通风末端设备收集的有害气体安全、高效地排出建筑物。

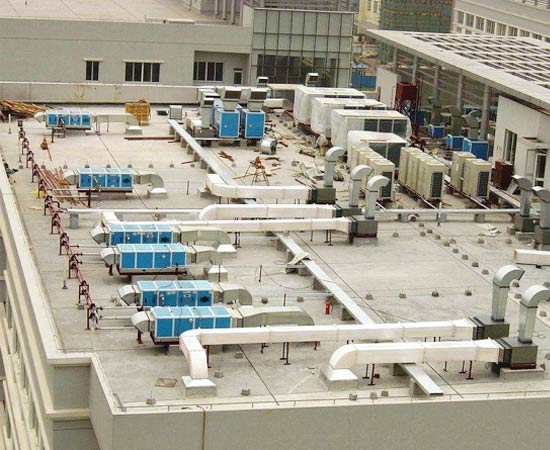

主要设备：排风管道、风机（通常位于屋顶，采用耐腐蚀材质）、排风净化处理装置（如活性炭过滤器、喷淋塔等）和高空排风帽。

控制系统 - 系统的“大脑”

定风量系统：无论通风柜窗扇开度如何，保持排风量恒定。简单但能耗高。

变风量系统：通过传感器实时监测通风柜窗扇开度，自动调节排风量，以保持柜面风速恒定。这是目前的主流和节能方向。

房间压力控制：通过调节送风量和排风量的差值，精确控制实验室相对于走廊或邻室的负压（防止污染物外泄）或正压（防止外部污染物进入，用于洁净室）。

监控与报警：实时监控系统关键参数（如风速、压差、设备状态），出现异常时及时报警。

三、建设流程

实验室通风系统的建设是一个系统工程，通常遵循以下流程：

需求分析与规划

明确实验室的类型（化学、生物、物理）、危险等级、实验流程。

确定通风柜、抽气罩等末端设备的数量、类型和位置。

制定初步的平面布局和通风方案。

初步设计与方案制定

进行通风量计算、管道尺寸估算和系统选型（定风量 vs. 变风量）。

评估能耗、噪音和初期投资，形成可行的技术方案。

详细设计

暖通设计：完成精确的管道水力计算、气流组织设计、风口定位。

结构设计：考虑大型设备和管道的承重、屋顶风机的基座。

电气与自控设计：设计系统供电、控制逻辑、传感器和监控界面。

建筑设计：规划管井、机房、排风井的位置和尺寸。

设备采购与施工

采购符合规格的通风柜、风机、空调机组、阀门、控制系统等。

进行管道安装、设备就位、电气接线等工作。

调试、检测与验收

系统调试：启动系统，调整各项参数（如风量、风速、压差），确保其按设计运行。

性能测试：对通风柜进行面风速测试、示踪气体 containment 测试等。

安全认证：确保所有指标符合相关国家和行业标准（如《科研建筑设计标准》JGJ 91， ASHRAE 110等）。

人员培训：对实验室使用者和管理者进行系统操作和维护培训。

运行与维护

定期检查、更换过滤器、校准传感器。

对系统进行周期性性能验证，确保其长期稳定可靠。

四、未来发展趋势

智能化与数字化：利用物联网和大数据技术，实现通风系统的预测性维护、能效优化管理和远程智能控制。

高效节能：VAV系统与热回收技术的深度结合（如转轮式、板翅式热回收），大幅降低系统运行能耗。

绿色与可持续：采用低阻力的管道设计、高效风机电机，并探索废气处理的循环利用技术。

模块化与灵活性：为适应实验室功能的快速变化，采用模块化设计的通风设备和管道系统，便于未来改造和扩展。

总结

实验室通风系统建设绝非简单的“安装排风扇”，而是一个关乎生命安全和科研质量的核心工程。一个设计科学、建设精良、运行稳定的通风系统，是现代实验室高效、安全运行的基石。
